プロダクト細部
Place of Origin: Henan, China
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
Model Number: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
Minimum Order Quantity: 1 Set
価格: negotiable
Packaging Details: Export standard wooden case package or Negotiation with customers
Delivery Time: 45 work days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 20 Set/Sets per Month

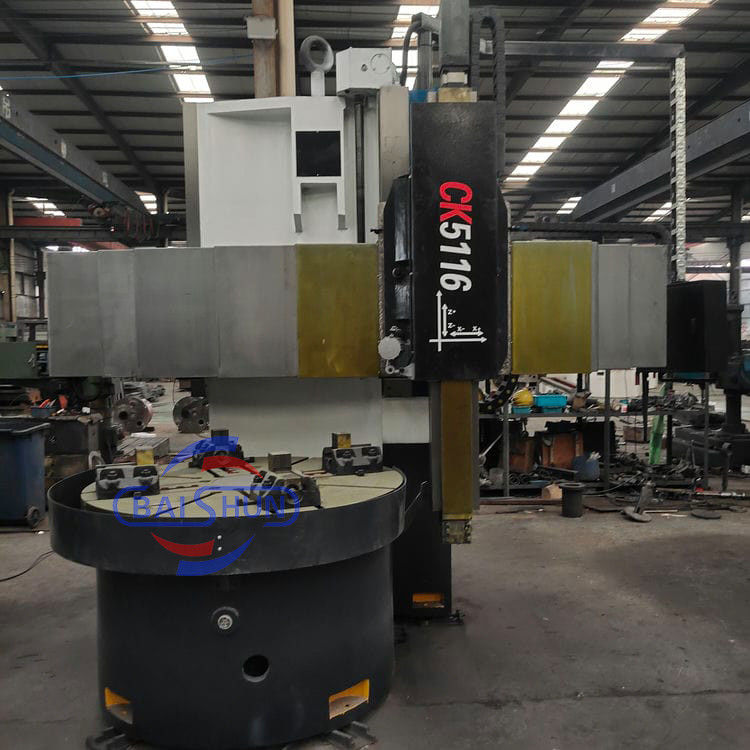

Product name: |
Vertical Lathe Turning Machine CNC VTL |
Machine type: |
CK5116 |
Max. turning diameter(mm): |
1600 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
CNC VTL |
Function: |
Metal turning |
Product name: |
Vertical Lathe Turning Machine CNC VTL |
Machine type: |
CK5116 |
Max. turning diameter(mm): |
1600 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
CNC VTL |
Function: |
Metal turning |
中国 熱売り 多用途 CNC垂直回転回転機は,鉄金属,非鉄金属,部分非金属材料を加工するのに適していますそして,端面の回転処理を達成することができます内部と外側の円筒表面,内部と外側の円形円形表面と掘削,拡張,穴のリミング.メイントランスミッションは,スピンドルACサーボモーターによって駆動されます.水力ギアチェンジと2つのギアステップ未満の速度調節作業台は手動で4つ動のチャックです
主要な特徴:
1. CNC垂直回転機,CNCシステムはシメンス808Dシステムを使用します.オプション:GSK;KND;FANUC.など,垂直ツールポストがあります.最大加工直径は,単列垂直回路の1600mmから2600mmCK5116型では,テーブル直径が1400mmで設計されており,標準最大加工高さは1200mmです.
2トランスミッション装置は4速スリープレス・トランスミッションで 便利で敏感で信頼性があります
3システムに設置されたすべての歯車には,高回転精度と低騒音の特徴を持つ40Cr磨き歯車を使用します.
4. 機械は,高速鉄鋼ツールおよびカービッド切削ツール加工に適しています. 鉄以外の金属,黒金属および非金属材料. 機械は,以下のプロセスを完了することができます:平面の内側と外側の円筒状表面を回転させる; あらゆる種類のフック・フェイス,内側と外側のコーン・フェイス,スレッド,切断スロットと切断.
マシンパラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールリストの最大回転直径 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
作業台直径 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
作業部品の最大高さ (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
パーツの最大重量 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
作業台の回転速度範囲 (rpm) |
30から260 |
20から180 |
6.3-200 |
15から160 |
3.2-100 |
2.2-70 |
|
給餌シリーズ |
ステップレス |
ステップレス |
ステップレス |
ステップレス |
ステップレス |
ステップレス |
|
道具の休憩時間帯 (mm/min) |
0.25-90 |
0.25-90 |
0.8から86 |
0.25-90 |
0.8から86 |
0.8から86 |
|
横梁の距離 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールリストの水平移動 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールリストの垂直移動 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
切断棒の切断面の大きさ (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
メインモーター電源 (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
詳細 マシン 写真:
送料と配達
詳細や仕様については,以下にご連絡ください.
