ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー

プロダクト細部

Place of Origin: Henan, China

ブランド名: BAISHUN MACHINERY

証明: CE,ISO

Model Number: CK5225

文書: 製品説明書 PDF

支払及び船積みの言葉

Minimum Order Quantity: 1 Set

価格: negotiable

Packaging Details: 1. Outside we will pack the product with plasitic to prevent wet.2. Outside of the cnc vertical lathe machine will be packed by strong wooden pallet.

Delivery Time: 30-35 work days

Payment Terms: L/C, T/T, Western Union

Supply Ability: 20 Set/Sets per Month

最もよい価格を得なさい
ハイライト:

ポンプバランスフレンズ切断回路

,

大型CNC垂直回転機

,

CNC垂直回転機

Product Name:
CNC Vertical Lathe Machine Manufacturer
Max. turning diameter(mm):
2500
Max. height of wok piece:
1200mm
Machining Capacity:
Medium Duty
No. of Spindles:
Double
Positioning Accuracy (mm):
±0.003
Repeatability (X/Y/Z) (mm):
±0.002
Key words:
CNC Vertical Lathe
CNC Control System:
GSK/SIEMENS/FANUC
Function:
Metal turning
Product Name:
CNC Vertical Lathe Machine Manufacturer
Max. turning diameter(mm):
2500
Max. height of wok piece:
1200mm
Machining Capacity:
Medium Duty
No. of Spindles:
Double
Positioning Accuracy (mm):
±0.003
Repeatability (X/Y/Z) (mm):
±0.002
Key words:
CNC Vertical Lathe
CNC Control System:
GSK/SIEMENS/FANUC
Function:
Metal turning
ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー
ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー:


双列垂直回路は,機械的,電気的,水力学的部品を組み合わせた最先端の機器です.現代の設計原理と製造技術国内外からの最先端のコンポーネントを活用し,強固な構造を誇っています.高い静的および動的硬さ精密な加工能力,重荷容量,効率性,耐久性,信頼性の高い操作.機械部品の主要な技術仕様はすべて国家標準に適合しています.



作業台

作業台は,作業台ベース,作業台,スピンドル部品とトランスミッション装置を持っています.作業台と作業台ベースは,高強度低ストレスの鉄鋳造を採用し,鋳鉄構造全体です.十分な硬さがある耐久性および熱安定性. 作業台のスピンドルベアリングは,高精度な二列の短円筒型ローラーベアリングを採用しています. これは作業台の高精度な回転と長い使用寿命を保証することができます..

メイントランスミッション

機械の主なトランスミッションシステムは垂直軸のトランスミッションです.それはスフィンダルのACサーボモーターを採用します.ギアボックスは,シフトシリンダーでギアチェンジを押すことで,機械的な2つのギア変換を達成します.作業台が0.63~63r/min以内にステップレス速度調節を行うことができるように

ガントリーフレーム

ゲントリーと作業台ベースが密封構造を形成する.ゲントリーの上部には左と右のリフティングボックスがあり,双軸の伸び式交流モーターで駆動される歯車ペア,ワームと歯車ペアとダブルリードスクリューを通して,梁は左と右の列のガイドレールに沿って引き上げ運動を行う.

ビーム

ビームは,十分な硬さと強さを持つ高強度低ストレスの鉄鋳型を採用し,機械の精度が長期間の保持力と安定性を確保します.ビームは垂直列の前にあります縦柱のガイドウェイに沿って垂直移動する. 梁の背面には4つの水力固定点があります. 梁の両側には,道具の休憩のための給餌箱があります.



マシンパラメータ

仕様 ユニット CK5225 CK5231 CK5240Q CK5240
最大回転直径 mm 2500 3150 4000 4000
作業部品の高さ最大 mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
作業部品の最大重量 T 10/20 年 10/20 年 10/20 年 32
作業台直径 mm 2250 2830 2830/3150 3200/3600
テーブル速度の範囲 r/min 2から63 2から63 2から63 2から63
ステップ   16 16 16 16
作業台の最大トルク KN.m 63 63 63 100
列車の頭部を素早く横切る mm/min 4000 4000 4000 4000
右線頭 の 垂直 移動 35 35 35 40
左線頭 の 垂直 移動 kn 30 30 30 30
右線頭の距離切断力 mm/min 1 - 50 1 - 50 1 - 50 1 - 50
右線頭の距離切断力 mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
腕の移動 mm 1000 1000 1000 1250
腕の部分 mm 255×200 255×200 255×200 240×240
左側と右側の鉄道ヘッドの回転 ° ±30° ±30° ±30° ±30°
道具の部分 mm 40×50 40×50 40×50 50×50
メインモーターの動力 クワット 55 55 55 75
総寸法 cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



製品写真

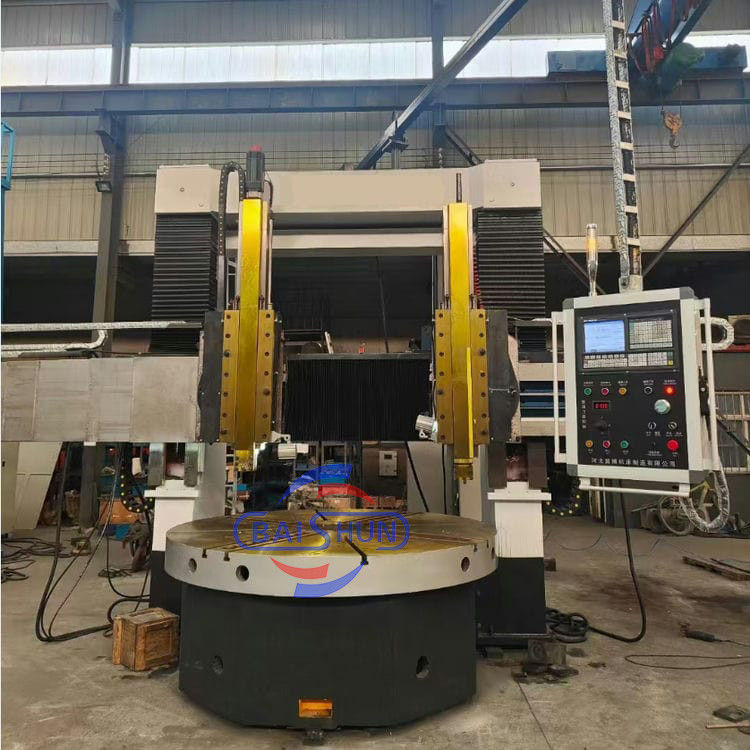

ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 0
ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 1ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 2ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 3
ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 4ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 5
ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 6






送料と配達

ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 7

詳細や仕様については,以下にご連絡ください.

ポンプバルブフレンズ切断回転機 大型CNC垂直回転機 メーカー 8
