プロダクト細部
起源の場所: 中国
ブランド名: Baishun
証明: ISO
モデル番号: B5020
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 20営業日
支払条件: T/T、L/C、ウェスタンユニオン
供給の能力: 100セット/セット/月
名前: |
垂直スロティングマシン |
モデル: |
B5020 |
最大スロット長: |
200mm |
ビデオの発信検査: |
提供された |
機械テストレポート: |
提供された |
コントローラ: |
plc |
電圧: |
380v/50hz または顧客の要求に応じて |
保証: |
1年 |
パワー（kw）: |
4 |
キーワード: |
垂直スロティングマシン |
名前: |
垂直スロティングマシン |
モデル: |
B5020 |
最大スロット長: |
200mm |
ビデオの発信検査: |
提供された |
機械テストレポート: |
提供された |
コントローラ: |
plc |
電圧: |
380v/50hz または顧客の要求に応じて |
保証: |
1年 |
パワー（kw）: |
4 |
キーワード: |
垂直スロティングマシン |
金属キー溝用高精度マニュアル縦型スロッティングマシン B5040:
| 仕様 | 単位 | B5020 | B5032 | B5040 |
| ラムの最大ストローク | mm | 220 | 340 | 400 |
| ラムの最大スロッティング長 | mm | 200 | 320 | 500 |
| ラムの移動周波数 | 回/分 | 32.50.80.125 | 20.32.50.80 | 20.32.50.80 |
| ラムの傾斜角度 | ° | 0-8 | 0-8 | 0-8 |
| ラムの垂直調整距離 | mm | 230 | 315 | 315 |
| カッターヘッドのベアリング面から前腕ベッドまでの距離 | mm | 485 | 600 | 600 |
| テーブル直径 | mm | 500 | 630 | 630 |
|
スライディングフレームの下端から作業台までの距離 |
mm | 320 | 490 | 600 |
| 作業台の最大縦移動距離 | mm | 500 | 630 | 690 |
| 作業台の最大横移動距離 | mm | 500 | 560 | 620 |
| テーブルの最大回転角度 | ° | 360 | 360 | 560 |
| 垂直および水平テーブルの動力送り範囲 | mm | 0.08-1.21 | 0.08-1.21 | 0.08-1.21 |
| テーブルの回転送り範囲 | mm | 0.052-0.783 | 0.052-0.783 | 0.052-0.783 |
| モーター出力 | kw | 3 | 4 | 4 |
| モーター速度 | r/min | 1430 | 960 | 960 |
| 機械重量 | kg | 2200 | 3000 | 3700 |
| 外形寸法 | mm | 1916*1305*1995 | 2261*1495*2245 | 2290*1525*2485 |
|
アイテム |
単位 |
BK5018 |
BK5030 |
BK5032 |
BK5040 |
|
ラムの最大長 |
mm |
180 |
300 |
320 |
400 |
|
ラム調整ストローク |
mm |
80 |
300 |
315 |
315 |
|
ラムの移動回数 |
n/min |
30/120 |
30~150 |
20~80 |
20~80 |
|
作業台サイズ |
mm |
600*320 |
550*405 |
800*610 |
800*610 |
|
X方向モーターのトルク |
N.M |
6 |
6 |
7.7 |
7.7 |
|
Z方向モーターのトルク |
N.M |
6 |
6 |
7.7 |
7.7 |
|
主モーター出力 |
kw |
3.7 |
3.7 |
4 |
4 |
|
機械重量 |
kg |
2000 |
2800 |
3700 |
3700 |
|
パッケージ寸法 |
mm |
2200*2100*2300 |
2300*2200*2300 |
2800*2400*2500 |
2800*2400*2500 |

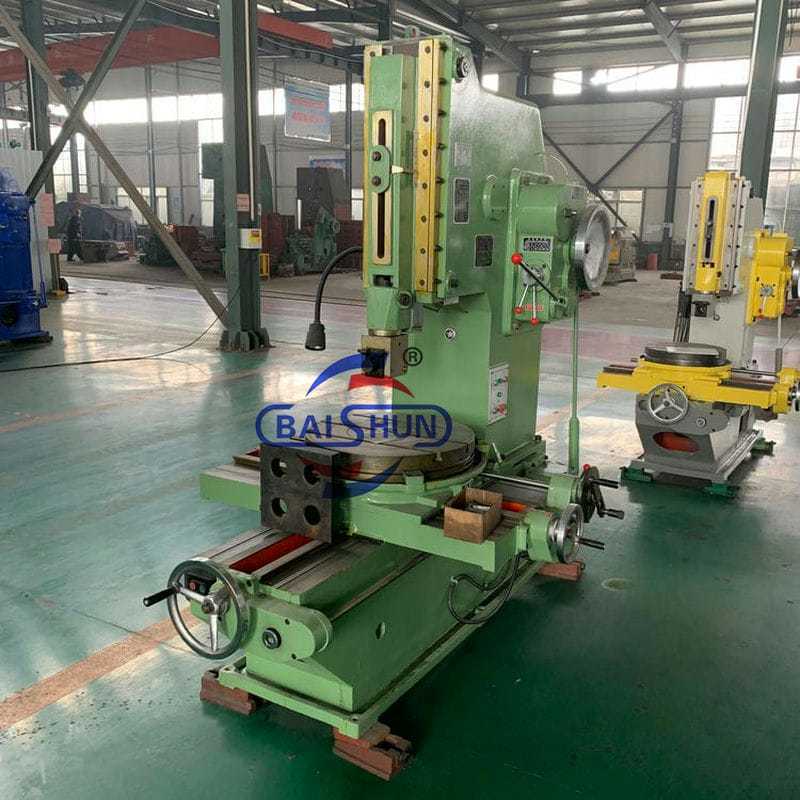

機械写真:
詳細な仕様については、お問い合わせください:
