プロダクト細部
起源の場所: 河南、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5112
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、Western Union
供給の能力: 20セット/セット/月

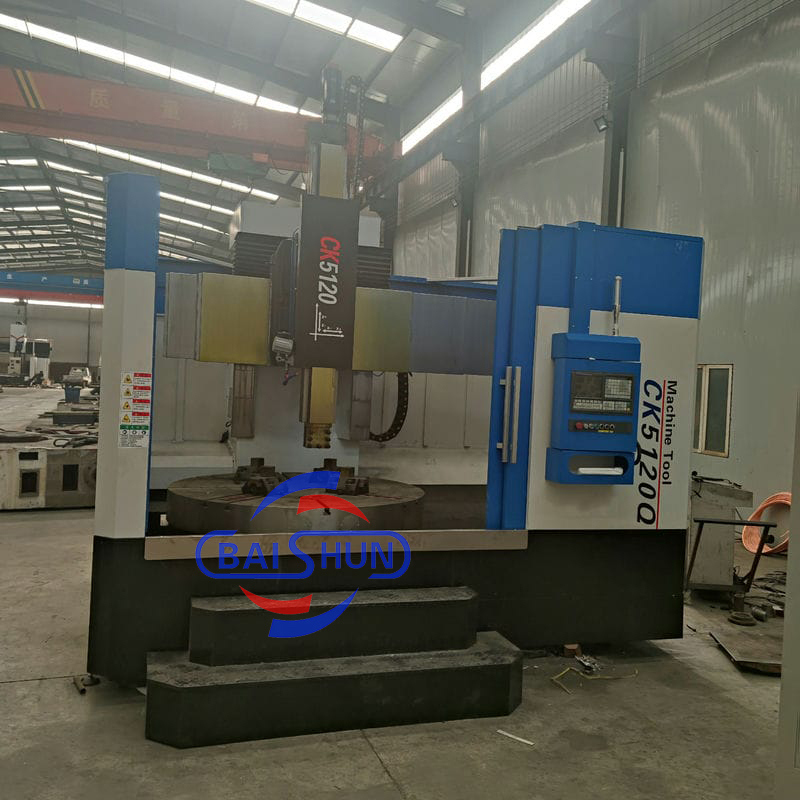

製品名: |
CNC垂直回転機 |
マシンタイプ: |
CK5120 |
最大回転直径 (mm): |
2000年 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1800 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
単列垂直回転機 |
関数: |
金属加工 |
製品名: |
CNC垂直回転機 |
マシンタイプ: |
CK5120 |
最大回転直径 (mm): |
2000年 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1800 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
単列垂直回転機 |
関数: |
金属加工 |
中国で人気の多目的 CNC 立型旋盤は、鉄金属、非鉄金属、および一部の非金属材料の加工に適しており、端面、内外円筒面、内外円錐面の旋削加工、および穴あけ、拡大、リーミング加工が可能です。主伝達はスピンドル AC サーボモーター、油圧ギアチェンジ、2速無段階変速によって駆動されます。ワークテーブルは手動4爪単動チャックです。
主な特徴:
1. CNC 立型旋盤、垂直工具ポストがあり、最大加工径はシングルコラム立型旋盤で 800mm から 2600mm まで可能です。CK5112 タイプは、テーブル径 1000mm、最大加工高さ 1000mm で設計されています。
2. 伝達装置は 4速無段階変速で、便利で、感度が高く、信頼性があります。
3. システムに設定されているすべてのギアは 40Cr 研磨ギアを使用しており、高い回転精度と低ノイズが特徴です。
4. 本機は、非鉄金属、黒色金属、非金属材料の高速度鋼工具および超硬切削工具による加工に適しています。本機で以下の加工を完了できます:平面の内外円筒面の旋削; あらゆる種類のフック面、内外円錐面、ねじ、溝切り、切断。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直工具ポストの最大旋削径 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブル径 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークピースの最大高さ (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークピースの最大重量 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度範囲 (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送り系列 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
工具ポスト送り範囲 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビーム移動量 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
工具ポストの水平移動量 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
工具ポストの垂直移動量 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバー断面サイズ (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主モーター出力 (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
詳細機械写真:
出荷と配送:
詳細および仕様については、お問い合わせください:
