プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5120
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
立型旋盤 |
マシンタイプ: |
CK5120 |
最大回転直径 (mm): |
2000年 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1800 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
単列垂直回転機 |
関数: |
金属加工 |
製品名: |
立型旋盤 |
マシンタイプ: |
CK5120 |
最大回転直径 (mm): |
2000年 |
作業部品の最高高さ (mm): |
1200 |
作業台のサイズ (mm): |
1800 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
単列垂直回転機 |
関数: |
金属加工 |

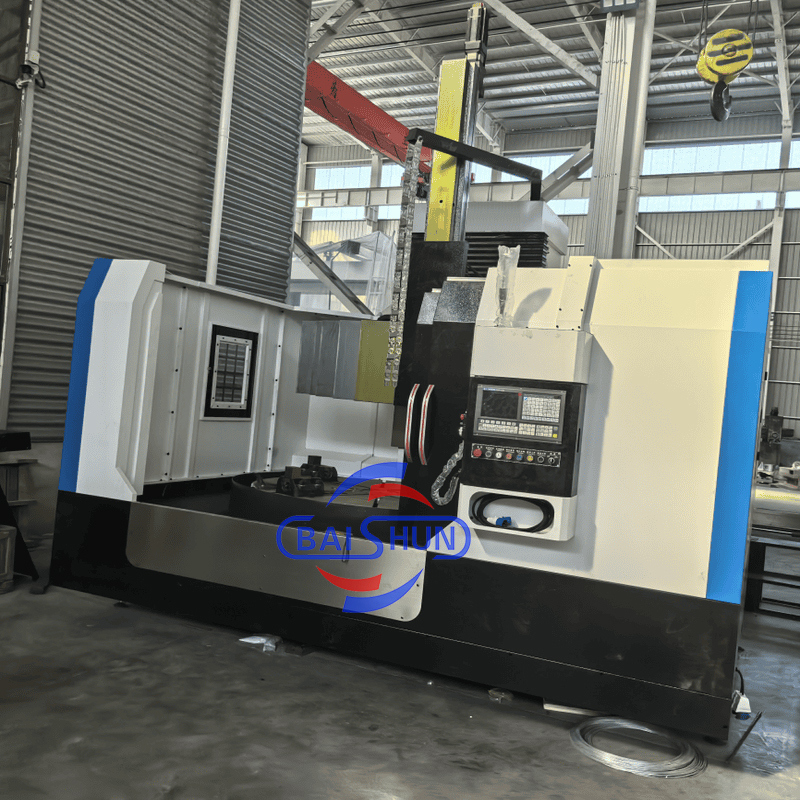

中国ホットセール多目的CNC立旋盤は、非鉄金属、非鉄金属、および部分的な非金属材料の加工に適しており、端面、内面および外面円筒面、内面および外面円錐面の旋削加工、穴の穴あけ、拡張、リーマ加工を実現できます。 主な伝達は、主軸ACサーボモーター、油圧ギヤチェンジ、および2つのギヤ無段階速度調整によって駆動されます。 ワークテーブルは手動4ジョーシングルムーブメントチャックです。
主な特徴:
1. CNC立旋盤、CNCシステムはSiemens 808Dシステムを使用できます。または、GSK; KND; FANUCなども選択できます。垂直ツールポストがあり、最大加工直径は800mmから2600mmのシングルコラム立旋盤です。 CK5112タイプの場合、テーブル直径は1000mm、最大加工高さは1000mmです。
2. 伝達装置は4速無段階伝達であり、便利で、敏感で、信頼性があります。
3. システムに設定されており、すべてのギアは40Cr研削ギアを使用しており、高い回転精度と低ノイズという特徴があります。
4. この機械は、非鉄金属、黒色金属、および非金属材料の高速鋼工具および超硬切削工具の加工に適しています。 機械では、平面の内面と外面の旋削、あらゆる種類のフック面、内面と外面の円錐面、ねじ、切削スロット、切削などのプロセスを完了できます。
機械パラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
垂直ツールレストの最大旋削直径（mm） |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
ワークテーブルの直径（mm） |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ワークの最大高さ（mm） |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
ワークの最大重量（kg） |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転速度の範囲（rpm） |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
送りシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
ツールレスト送り範囲（mm /分） |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビームトラベル（mm） |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ツールレストの水平移動（mm） |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ツールレストの垂直移動（mm） |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバーの断面サイズ（mm） |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
|
主モーター出力（kw） |
11 |
15 |
22 |
15 |
30 |
30 |
詳細な機械写真：
発送と配達：
詳細と仕様については、お問い合わせください：
