プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: ISO
モデル番号: C5116A
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 35営業日
支払条件: T/T、L/C、ウェスタンユニオン
供給の能力: 月額50セット
名前: |
C5116A 単列立形タレット旋盤 |
加工能力: |
ヘビーデューティ |
最大回転長さ (mm): |
1600 mm |
重量(kg): |
1200mm |
Max.load容量: |
5トン |
タイプ: |
垂直タイプ |
自動: |
マニュアルタイプ |
スピンドルモーターパワー（KW）: |
30kW |
電圧: |
380V |
キーワード: |
垂直ターレット回転機 |
名前: |
C5116A 単列立形タレット旋盤 |
加工能力: |
ヘビーデューティ |
最大回転長さ (mm): |
1600 mm |
重量(kg): |
1200mm |
Max.load容量: |
5トン |
タイプ: |
垂直タイプ |
自動: |
マニュアルタイプ |
スピンドルモーターパワー（KW）: |
30kW |
電圧: |
380V |
キーワード: |
垂直ターレット回転機 |
工場供給ヘビーデューティーマニュアル垂直旋盤機 C5116A シングルカラム垂直タレット旋盤:
説明:
マニュアルタイプの垂直旋盤は、垂直旋削センターとも呼ばれ、高精度かつ効率的に金属部品を旋削および切削するために使用される工作機械です。
通常は水平で、回転チャックにワークピースを取り付ける必要がある従来の旋盤と比較して、垂直旋盤はワークピースを保持して回転させる垂直スピンドルを備えています。切削工具は、複数の軸で移動するツールタレットに取り付けられており、精密で複雑な機械加工操作を可能にします。
垂直旋盤は、ギア、タービン、航空宇宙部品など、大型で重量のある部品を製造するために、製造業で広く使用されています。垂直方向は、重力の影響をワークピース上で最小限に抑え、たわみや歪みのリスクを軽減するため、アスペクト比の高い部品の旋削に特に役立ちます。
さらに、垂直旋盤は高度に自動化されており、旋削、穴あけ、中ぐり、ねじ切り、フライス加工など、幅広い機械加工操作を最小限の人間の介入で実行するようにプログラムできます。
全体として、マニュアルタイプの垂直旋盤は、高精度と自動化機能を備えた、多用途で効率的な機械加工ツールであり、現代の製造プロセスに不可欠なコンポーネントです。
仕様:
シングルカラム
|
モデル |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
最大旋削径(mm) |
800 |
1200 |
1600 |
2000 |
2500 |
|
最大切削高さ(mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量(トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
ワークテーブル径(mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
ワークテーブル速度範囲(r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
最大ワークテーブルトルク(n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
垂直ツールポストの垂直移動(mm) |
650 |
650 |
800 |
800 |
1200 |
|
垂直ポストの水平移動(mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W(トン) |
7 |
8 |
12.4 |
17 |
23 |
|
寸法(L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
ダブルカラム
| モデル | C5225 | C5232 | C5235 | C5240 | C5250 | C5260 |
| ワークテーブル径 |
2250 mm |
2830mm | 2830mm | 3150mm | 4500mm | 5200mm |
| 最大旋削径 | 2500mm | 3200mm | 3200mm | 4000mm | 5000mm | 6000mm |
| ワークピースの最大高さ(mm) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| ワークピースの最大重量 | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| ワークテーブルの最大トルク | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
| レスト送り範囲 | 0.25-90 mm/min | 0.25-90 mm/min | 0.25-90 mm/min | 0.25-90 mm/min | 0.1-1000 mm/min |
0.1-000 mm/min |
| ビーム移動 | 1250mm | 1250mm | 1250mm | 1250mm | 2150mm | 2150mm |
| ツールレストの水平移動 | 1400mm | 1750mm | 1900mm | 2150mm | 2700mm | 3300mm |
| ツールレストの垂直移動 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| ビーム移動速度(mm/min) | 350 | 350 | 350 | 350 | 380 | 380 |
| ツールポストの最大スイング角度 | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| タレット寸法(WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| 主モーター出力 | 55kw | 55kw | 55kw | 55/75kw | 75kw | 75kw |

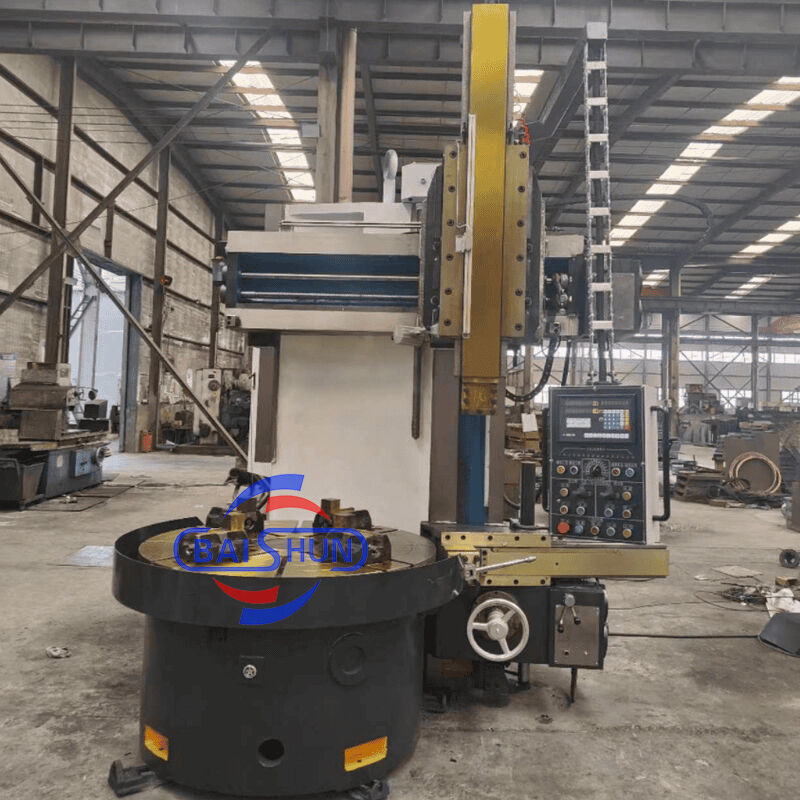

機械の写真:
会社概要:
当社のサービス
7x24時間のオンラインプリセールスサービス、エンジニアによるフォローアップ注文サービス、ロジスティクス配送運用サービスを提供できます。また、設置サービスも提供できます。さらに、さまざまな市場での10年以上の経験により、お客様が購入から商品の通関までの一連のサービスを正常に完了できるよう支援し、時間とお客様のあらゆる面でのコストを削減できます。
当社の利点:
1：CE、ISO認証を取得しています。
2：完全な生産追跡。
3：専門のエンジニアが最高の品質を保証できます。
4：代替品としてより多くのサプライヤーがあり、最低価格と競争力のある価格を保証します。
5：10年以上の経験を持つ販売スタッフが、プリセールスおよびアフターセールスの質問にお答えします。
6：OEM生産が可能で、お客様のニーズに対応します
7. 低MOQ（1ユニット）が利用可能です。
8. 24時間のテクニカルサポート。
保証期間:
保証期間（1年間）中に、品質上の問題により部品が破損した場合、エクスプレスで無料で提供します。
保証期間外でも、ご質問がございましたら、お気軽にお問い合わせください。通常どおり最高のサービスを提供いたします。
1. オンラインテクニカルサポートサービスを提供。
2. テクニカルファイルサービスを提供。
3. 機械操作ビデオを提供
4. オンサイトトレーニングサービスを提供。
5. スペアパーツの交換および修理サービスを提供。
6. すべての質問は24時間以内に回答されます
お問い合わせをお待ちしております!!
