プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5225
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
金属回転垂直回転機 |
最大回転直径 (mm): |
2500 |
ワックピースの最高高さ: |
1600MM |
加工能力: |
中程度 |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
CNC制御システム: |
GSK/SIEMENS/FANUC |
キーワード: |
縦旋盤 |
製品名: |
金属回転垂直回転機 |
最大回転直径 (mm): |
2500 |
ワックピースの最高高さ: |
1600MM |
加工能力: |
中程度 |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
CNC制御システム: |
GSK/SIEMENS/FANUC |
キーワード: |
縦旋盤 |

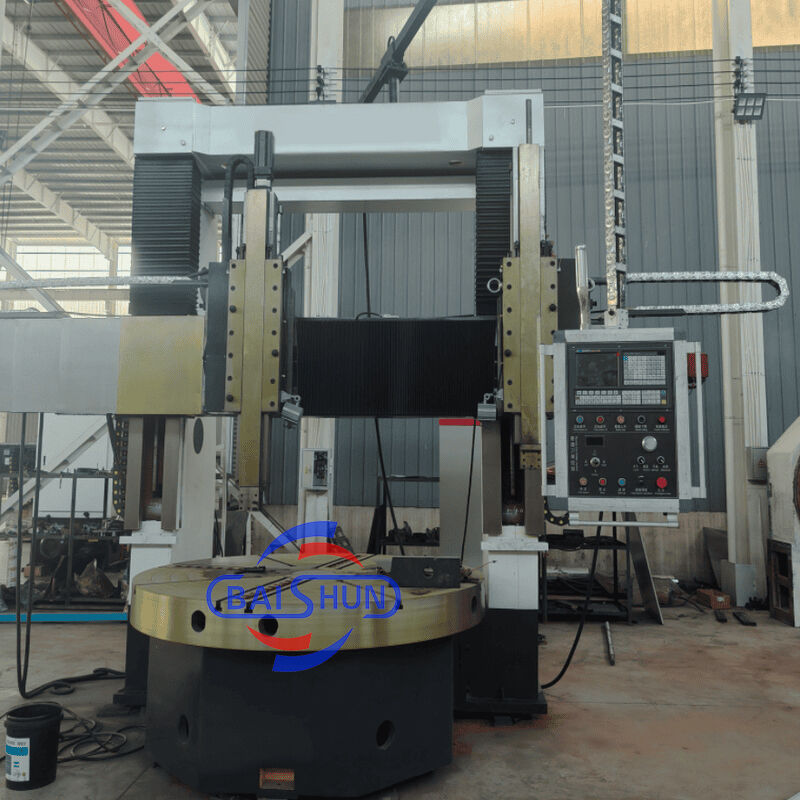

門型立旋盤は、機械、電気、油圧のコンポーネントを組み合わせた最先端の装置です。最新の設計原理と製造技術が組み込まれており、CAD の最適化と国内外のソースからの最先端のコンポーネントを活用しています。この機械は堅牢な構造を誇り、並外れた強度、高い静的および動的剛性、正確な加工能力、重い耐荷重、効率、耐久性、信頼性の高い動作を提供します。機械部品のすべての主要な技術仕様は国家規格に準拠しています。
作業台
ワークテーブルは、ワークテーブルベース、ワークテーブル、主軸部品、伝達装置から構成されます。作業台および作業台ベースは全鋳鉄構造で、十分な剛性、強度、熱安定性を備えた高強度低応力鉄鋳物を採用しています。ワークテーブル主軸軸受は高精度複列短尺円筒ころ軸受を採用。ワークテーブルの高精度回転と長寿命を保証します。
メイントランスミッション
機械の主な伝動方式は立軸伝動です。駆動にはスピンドルACサーボモーターを採用しています。ギアボックスは、シフトシリンダーがチェンジギアを押すことによって機械的な2つのギア変換を実現し、作業台は0.63〜63r/minの範囲で無段階の速度調整を行うことができます。
ガントリーフレーム
左右の縦柱と連結梁で構成されています。ガントリーとワークテーブルベースは密閉構造を形成します。ガントリー上部には左右の昇降ボックスがあり、二軸延伸ACモーターで駆動されます。ギヤペア、ウォームとギヤのペア、およびダブルリードスクリューを介して、ビームが左右のコラムガイドレールに沿って上昇運動を行います。
ビーム
ビームには十分な剛性と強度を備えた高強度・低応力の鉄鋳物を採用し、機械精度の長期保持性と安定性を確保しています。ビームは垂直柱の前にあり、垂直柱ガイドウェイに沿って垂直運動を行います。ビームの背面には 4 つの油圧クランプポイントがあります。ビームの両側に刃物台用の送り箱があります。
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大加工径 | mm | 2500 | 3150 | 4000 | 4000 |
| 最大。ワークの高さ | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 最大。ワークの重量 | T | 10/20 | 10/20 | 10/20 | 32 |
| ワークテーブル直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| レール頭の早送り | mm/分 | 4000 | 4000 | 4000 | 4000 |
| 右レールヘッドのラム上下動 | Kn | 35 | 35 | 35 | 40 |
| 左側レールヘッドのラム上下移動 | 知っている | 30 | 30 | 30 | 30 |
| 右レールヘッドの範囲切断力 | mm/分 | 1-50 | 1-50 | 1-50 | 1-50 |
| 右レールヘッドの範囲切断力 | mm/分 | 0.1～1000 | 0.1～1000 | 0.1～1000 | 0.1～1000 |
| 腕の動き | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左右のレールヘッドのスイベル | ° | ±30° | ±30° | ±30° | ±30° |
| ツールのセクション | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | くぅ | 55 | 55 | 55 | 75 |
| 全体の寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
発送と配達:
詳細および仕様については、以下にお問い合わせください。
