プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5235
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します
2強い木製のパレットで梱包されます.
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
最大 作業部品の長さ (mm): |
3500 |
最大。主軸回転数(rpm): |
50回転/m |
加工能力: |
中負荷 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターパワー（KW）: |
30 |
スピンドル数: |
双子 |
最大。加工長さ(mm): |
3500 |
軸数: |
2 |
移動量(X軸)(mm): |
750のmm |
移動量(Z軸)(mm): |
1800のmm |
位置決め精度(mm): |
±0005 |
繰返し精度(X/Y/Z)(mm): |
±0005 |
寸法(長さ*幅*高さ): |
3950*6300*4350mm |
重量(kg): |
35000 |
作業部品の最大重量:: |
8000kg |
最大 作業部品の長さ (mm): |
3500 |
最大。主軸回転数(rpm): |
50回転/m |
加工能力: |
中負荷 |
スピンドル・ボー ((mm): |
130 |
ベッドの幅 (mm): |
250mm |
スピンドルモーターパワー（KW）: |
30 |
スピンドル数: |
双子 |
最大。加工長さ(mm): |
3500 |
軸数: |
2 |
移動量(X軸)(mm): |
750のmm |
移動量(Z軸)(mm): |
1800のmm |
位置決め精度(mm): |
±0005 |
繰返し精度(X/Y/Z)(mm): |
±0005 |
寸法(長さ*幅*高さ): |
3950*6300*4350mm |
重量(kg): |
35000 |
作業部品の最大重量:: |
8000kg |

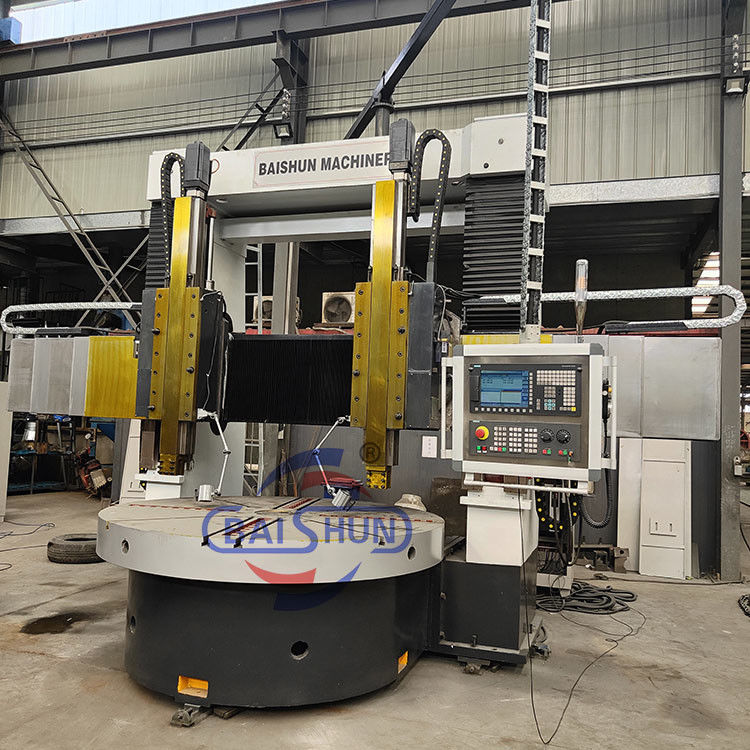

バルブボディとポンプ部品のための双子スピンドルCNC垂直回転機
このツインスピンドルCNC垂直回転機は,バルブボディとポンプコンポーネントの効率的な加工のために特別に設計されています.
二重スピンル配置により,生産性が著しく向上し,産業用金属加工アプリケーションの高精度を保証します.
作業台:
作業台は,作業台ベース,作業台,スピンドルコンポーネント,およびトランスミッション装置から構成されています.それは高強度低ストレスの鉄鋳造を使用して,鋳鉄で作られています.十分な硬さを保証する作業台のスピンドルベアリングは,高精度な二列の短円筒型ローラーベアリングを採用し,正確な回転と長い使用寿命を保証します.
メイントランスミッション:
この機械は,垂直軸のトランスミッションシステムを主駆動機関として採用している.スピンドルを駆動するためにACサーボモーターを使用している.ギアボックスは,シリンダーを移動することによって,機械的な2つのギア変換を可能にする作業台が0.63〜63r/minの範囲内でステップレス速度調節を達成できるようにします.
| 仕様 | ユニット | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大回転直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 作業部品の高さ最大 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 作業部品の最大重量 | T | 10/20 年 | 10/20 年 | 10/20 年 | 32 |
| 作業台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル速度の範囲 | r/min | 2から63 | 2から63 | 2から63 | 2から63 |
| ステップ | 16 | 16 | 16 | 16 | |
| 作業台の最大トルク | KN.m | 63 | 63 | 63 | 100 |
| 列車の頭部を素早く横切る | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右線頭 の 垂直 移動 | ノ | 35 | 35 | 35 | 40 |
| 左線頭 の 垂直 移動 | kn | 30 | 30 | 30 | 30 |
| 右線頭の距離切断力 | mm/min | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 右線頭の距離切断力 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 腕の移動 | mm | 1000 | 1000 | 1000 | 1250 |
| 腕の部分 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左側と右側の鉄道ヘッドの回転 | ° | ±30° | ±30° | ±30° | ±30° |
| 道具の部分 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| メインモーターの動力 | クワット | 55 | 55 | 55 | 75 |
| 総寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
直接販売する機械メーカーです 取引会社ではありません
つまり 最高の価格を提供できるのです
お待たせしました 私達と連絡してください:)
テレ/Whatsapp:+86 18003851898 (ドーラさん)
