プロダクト細部
起源の場所: 中国
ブランド名: BAISHUN
証明: ISO
モデル番号: C5116A
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出標準の木製ケースパッケージ
受渡し時間: 40営業日
支払条件: T/T、L/C、ウェスタンユニオン
供給の能力: 毎月50セット
名前: |
垂直回転機 |
加工能力: |
中間の義務 |
最大。加工長さ(mm): |
1600 mm |
テーブル直径: |
1400mm |
Max.load容量: |
3200KG |
タイプ: |
縦型 |
自動: |
マニュアルタイプ |
スピンドルモーターパワー（KW）: |
15kw |
電圧: |
380V |
保証: |
1年 |
キーワード: |
垂直回転機 |
応用: |
金属旋削加工 |
名前: |
垂直回転機 |
加工能力: |
中間の義務 |
最大。加工長さ(mm): |
1600 mm |
テーブル直径: |
1400mm |
Max.load容量: |
3200KG |
タイプ: |
縦型 |
自動: |
マニュアルタイプ |
スピンドルモーターパワー（KW）: |
15kw |
電圧: |
380V |
保証: |
1年 |
キーワード: |
垂直回転機 |
応用: |
金属旋削加工 |
工作機械立型旋削トルノ単列立型旋盤機械マニュアル:
説明：
手動式立旋盤は、立型ターニングセンタとも呼ばれ、金属部品を高精度かつ効率的に旋削および切断するために使用される工作機械です。
通常は水平型で、ワークピースを回転チャックに取り付ける必要がある従来の旋盤と比較して、立型旋盤にはワークピースを保持して回転させる垂直スピンドルがあります。切削工具は複数の軸で移動する工具タレットに取り付けられているため、正確で複雑な加工作業が可能になります。
立型旋盤は、ギア、タービン、航空宇宙部品などの大型で重い部品を製造するために製造業で広く使用されています。垂直方向によりワークピースへの重力の影響が最小限に抑えられ、たわみや歪みのリスクが軽減されるため、高アスペクト比の部品を旋削する場合に特に役立ちます。
さらに、立型旋盤は高度に自動化されており、人間の介入を最小限に抑えながら、旋削、穴あけ、ボーリング、ねじ切り、フライス加工などの幅広い機械加工作業を実行するようにプログラムできます。
全体として、手動タイプの立旋盤は、高精度と自動化機能を備えた多用途で効率的な加工ツールであり、現代の製造プロセスに不可欠なコンポーネントとなっています。
仕様：
単一列
|
モデル |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
最大回転径(mm) |
800 |
1200 |
1600 |
2000年 |
2500 |
|
最大切断高さ(mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
最大積載重量(トン) |
1.2 |
3.2 |
5 |
8 |
10 |
|
ワークテーブル直径(mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
ワークテーブル速度範囲(r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
ワークテーブル最大トルク(nm) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
立刃物台の上下移動量(mm) |
650 |
650 |
800 |
800 |
1200 |
|
立柱の水平移動量(mm) |
570 |
700 |
915 |
1200 |
1400 |
|
GW(トン) |
7 |
8 |
12.4 |
17 |
23 |
|
寸法(L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
二重列
| モデル | C5225 | C5232 | C5235 | C5240 | C5250 | C5260 |
| 作業台直径 |
2250mm |
2830mm | 2830mm | 3150mm | 4500mm | 5200mm |
| 最大。回転直径 | 2500mm | 3200mm | 3200mm | 4000mm | 5000mm | 6000mm |
| 最大。ワーク高さ(mm) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| 最大。ワークの重量 | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| 最大。ワークテーブルのトルク | 63000N・m | 63000N・m | 63000N・m | 63000N・m | 105000N・m | 105000N・m |
| 休止給餌範囲 | 0.25～90mm/分 | 0.25～90mm/分 | 0.25～90mm/分 | 0.25～90mm/分 | 0.1～1000 mm/分 |
0.1～000mm/min |
| ビーム移動量 | 1250mm | 1250mm | 1250mm | 1250mm | 2150mm | 2150mm |
| 刃物台の水平移動量 | 1400mm | 1750mm | 1900mm | 2150mm | 2700mm | 3300mm |
| 刃物台の上下移動量 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| ビーム移動速度(mm/min) | 350 | 350 | 350 | 350 | 380 | 380 |
| 最大。刃物台振り角 | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| タレット寸法(W×Hmm) | 40×50 | 40×50 | 40×50 | 40×50 | 60×65 | 60×65 |
| メインモーター出力 | 55kw | 55kw | 55kw | 55/75kw | 75kw | 75kw |

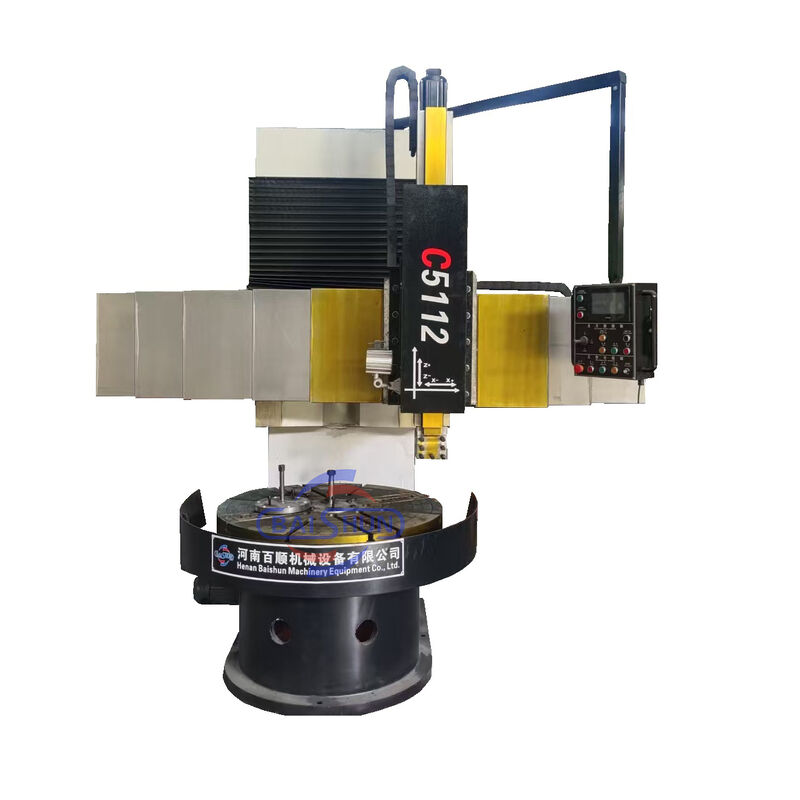

マシンの写真:
会社概要：
当社のサービス
7x24時間オンラインでのプレセールサービス、エンジニアフォローアップ注文サービス、物流配送運用サービス、設置サービスも提供できます。さらに、さまざまな市場での10年以上の経験を活かし、お客様が商品の購入から通関までの一連のサービスを適切に完了できるよう支援し、あらゆる面で時間の節約とお客様のコスト削減を実現します。
私たちの利点:
1: CE、ISO 認証付き。
2: 完全な生産追跡。
3: 専門のエンジニアが最高の品質を保証します。
4: 代替品としてより多くのサプライヤーがおり、最低価格と競争力のある価格を保証します。
5: 10 年以上の経験を持つ販売スタッフが、販売前および販売後の質問に答えます。
6: 顧客のニーズを満たすために、OEM 生産が可能です
7. 低MOQ（1個）も可能です。
8. 24 時間のテクニカル サポート。
保証期間:
保証期間中（1年間）、品質上の問題により部品が破損した場合は、速達で無料で供給いたします。
保証期間外でも、ご不明な点がございましたら、お気軽にお問い合わせください。通常通り最高のサービスを提供いたします。
1. テクニカルサポートオンラインサービスが提供されます。
2. 技術ファイルサービスが提供されます。
3. 機械操作ビデオの提供
4. オンサイトトレーニングサービスが提供されます。
5. スペアパーツの交換および修理サービスが提供されます。
6.すべての質問は24時間以内に回答されます
