プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY, BAISHUN MACHINERY
証明: CE/ISO9001
モデル番号: CK5116
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 輸出 標準 木製ケース パッケージ または 顧客との交渉
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
CNC垂直回転機 |
マシンタイプ: |
CK518 |
最大回転直径 (mm): |
800 |
作業部品の最高高さ (mm): |
800 |
作業台のサイズ (mm): |
700 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
CNC垂直回転機 |
関数: |
金属加工 |
製品名: |
CNC垂直回転機 |
マシンタイプ: |
CK518 |
最大回転直径 (mm): |
800 |
作業部品の最高高さ (mm): |
800 |
作業台のサイズ (mm): |
700 |
スピンドル数: |
シングル |
位置決め精度(mm): |
±0005 |
電圧: |
380V |
キーワード: |
CNC垂直回転機 |
関数: |
金属加工 |
中国ホットセール多目的CNC立形旋盤は、鉄金属、非鉄金属、部分的な非金属材料の加工に適しており、端面、内側と外側の円筒面、内側と外側の円錐面の旋削加工と穴あけ、拡張、穴のリーミングの処理を実現できます。メイントランスミッションはスピンドルACサーボモーター、油圧ギアチェンジ、2段変速の無段階速度調整によって駆動されます。ワークテーブルは手動4爪単動チャックです。
主な特徴:
1. CNC 立旋盤、CNC システムは Siemens 828DD システムを使用し、立型刃物台があり、最大加工直径は 1600 mm から 2600 mm の単列立旋盤です。CK51 シリーズの場合、テーブル直径 1400 mm で設計されており、最大加工高さは 1000 mm です。
2. トランスミッション装置は 4 速スリープレストランスミッションで、便利で高感度、信頼性が高くなります。
3. システムに組み込まれているすべての歯車は、高い回転精度と低騒音の特性を備えた 40Cr 研削歯車を使用しています。
4.この機械は、非鉄金属、黒色金属および非金属材料の高速度鋼工具および超硬切削工具の加工に適しています。機械では次のプロセスを実行できます。平面の内側と外側の円筒面を回転させます。あらゆる種類のフック面、内側および外側のコーン面、ねじ山、切削スロットおよび切削。
マシンパラメータ
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
最大。立刃物台回転径(mm) |
800 |
1200 |
1200 |
1600 |
2000年 |
2600 |
|
作業台直径(mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
最大。ワーク高さ(mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
最大。ワーク重量(kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ワークテーブル回転数(rpm)の範囲 |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
餌付けシリーズ |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
無段階 |
|
刃物台送り範囲(mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
クロスビーム移動量(mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
刃物台水平移動量(mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
刃物台上下移動量(mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
カッターバー断面サイズ(mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
主電動機出力(kw) |
11 |
15 |
22 |
15 |
30 |
30 |

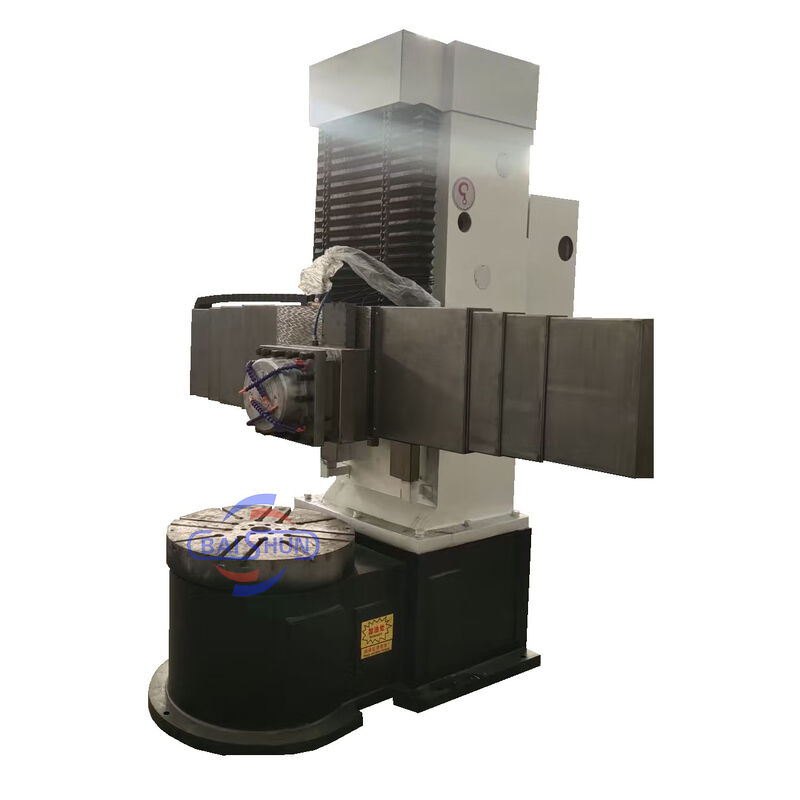

詳細マシン写真:
発送と配送:
詳細および仕様については、以下にお問い合わせください。
