プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5225
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
立形旋盤 2軸 |
最大回転直径 (mm): |
2500 |
ワックピースの最高高さ: |
2000mm |
加工能力: |
ヘビーデューティ |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
アプリケーション: |
垂直回転 |
キーワード: |
垂直回転回転機 |
製品名: |
立形旋盤 2軸 |
最大回転直径 (mm): |
2500 |
ワックピースの最高高さ: |
2000mm |
加工能力: |
ヘビーデューティ |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
アプリケーション: |
垂直回転 |
キーワード: |
垂直回転回転機 |

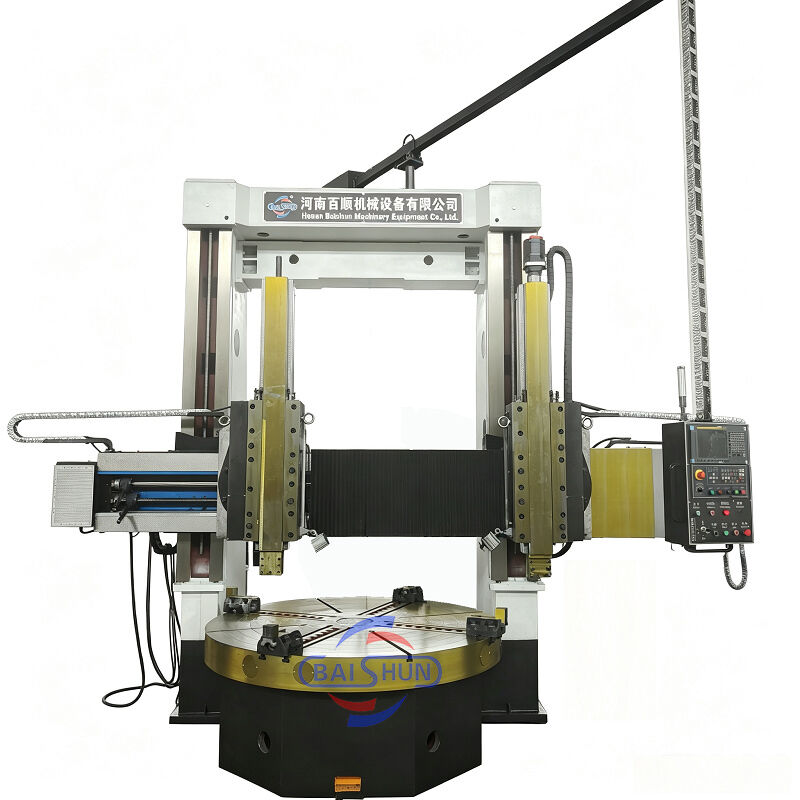

二柱立式车床是一种集机械、电气和液压部件于一体的尖端设备。它融合了现代设计理念和制造技术，利用 CAD 优化，并采用国内外最先进的组件。该机床结构坚固，强度高，静刚度和动刚度高，加工精度高，承载能力强，效率高，经久耐用，运行可靠。所有主要技术规格均符合国家标准。
工作台
工作台由工作台底座、工作台、主轴部件和传动装置组成。工作台和工作台底座采用整体铸铁结构，选用高强度低应力铸铁件，具有足够的刚度、强度和热稳定性。工作台主轴轴承采用高精度双列短圆柱滚子轴承。可确保工作台高精度旋转和长使用寿命。
主传动
机床主传动系统为立式轴传动。采用主轴交流伺服电机驱动；通过换挡油缸推动换挡齿轮，实现机械两档变速，使工作台在 0.63-63r/min 范围内无级调速。
龙门架
由左右立柱和连接梁组成。龙门架与工作台底座形成封闭结构。龙门架上部设有左右升降箱，由双轴伸缩交流电机驱动。通过齿轮副、蜗轮蜗杆副和双丝杠使横梁沿左右立柱导轨进行升降运动。
横梁
横梁采用高强度低应力铸铁件，具有足够的刚度和强度，以确保机床精度具有长期的保持性和稳定性。横梁位于立柱前方，沿立柱导轨进行垂直运动。横梁背面有 4 个液压夹紧点。横梁两侧设有刀架进给箱。
| 规格 | 单位 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大加工直径 | mm | 2500 | 3150 | 4000 | 4000 |
| 工件最大高度 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 工件最大重量 | T | 10/20 | 10/20 | 10/20 | 32 |
| 工作台直径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 工作台转速范围 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 档位 | 16 | 16 | 16 | 16 | |
| 工作台最大扭矩 | KN.m | 63 | 63 | 63 | 100 |
| 刀架快速移动 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右刀架垂直行程 | Kn | 35 | 35 | 35 | 40 |
| 左刀架垂直行程 | kn | 30 | 30 | 30 | 30 |
| 右刀架切削力范围 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 右刀架切削力范围 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 刀臂行程 | mm | 1000 | 1000 | 1000 | 1250 |
| 刀臂截面 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左、右刀架摆角 | ° | ±30° | ±30° | ±30° | ±30° |
| 刀具截面 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 主电机功率 | Kw | 55 | 55 | 55 | 75 |
| 外形尺寸 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
运输和交付：
如需更多详情和规格，请联系：
