プロダクト細部
起源の場所: 河南省、中国
ブランド名: BAISHUN MACHINERY
証明: CE，ISO
モデル番号: CK5225
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 1湿らないようにプラスチックで包装します2強い木製のパレットで梱包されます.
受渡し時間: 30-35勤務日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 20セット/セット/月
製品名: |
CNC垂直回転機 |
最大回転直径 (mm): |
5000 |
ワックピースの最高高さ: |
2000mm |
加工能力: |
ヘビーデューティ |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
アプリケーション: |
立型旋盤 |
キーワード: |
CNC垂直回転機 |
製品名: |
CNC垂直回転機 |
最大回転直径 (mm): |
5000 |
ワックピースの最高高さ: |
2000mm |
加工能力: |
ヘビーデューティ |
スピンドル数: |
ダブル |
位置決め精度(mm): |
±0.003 |
繰返し精度(X/Y/Z)(mm): |
±0.002 |
電圧: |
380V |
アプリケーション: |
立型旋盤 |
キーワード: |
CNC垂直回転機 |

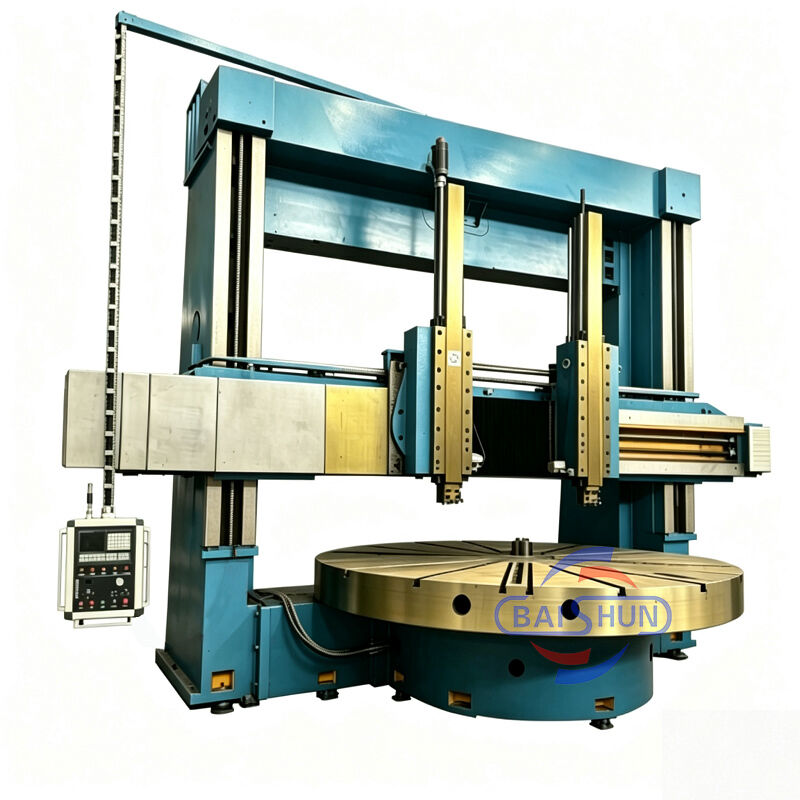

ダブルコラムCNC垂直ターニングマシンは、機械、電気、油圧コンポーネントを組み合わせた最先端の機器です。最新の設計原則と製造技術を採用し、CAD最適化と国内外の最先端コンポーネントを活用しています。このマシンは堅牢な構造を誇り、卓越した強度、高い静的および動的剛性、精密な加工能力、重荷重容量、効率性、耐久性、信頼性の高い操作性を提供します。機械部品のすべての主要な技術仕様は、国家規格に準拠しています。
ワークテーブル
ワークテーブルは、ワークテーブルベース、ワークテーブル、スピンドル部品、および伝達装置で構成されています。ワークテーブルとワークテーブルベースは一体鋳鉄構造を採用し、高強度低応力鋳鉄を使用しており、十分な剛性、強度、熱安定性を備えています。ワークテーブルスピンドルベアリングは、高精度複列短円筒ころ軸受を採用しています。これにより、ワークテーブルの高精度な回転と長寿命が保証されます。
主伝達
機械の主伝達システムは垂直軸伝達です。スピンドルACサーボモーターを駆動源として採用しています。ギアボックスは、シフトシリンダーがチェンジギアを押すことによって機械的な2段変速を実現し、ワークテーブルは0.63〜63rpmの範囲で無段階速度調整が可能です。
ガントリーフレーム
左右の垂直コラムと連結梁で構成されています。ガントリーとワークテーブルベースで密閉構造を形成しています。ガントリーの上部には、バイアキシャルストレッチACモーターで駆動される左右のリフティングボックスがあります。ギアペア、ウォームギアペア、およびダブルリードスクリューを介して、ビームが左右のコラムガイドレールに沿ってリフティング運動を行います。
ビーム
ビームは、十分な剛性と強度を持つ高強度低応力鋳鉄を採用しており、機械の精度が長期間保持され、安定性が確保されます。ビームは垂直コラムの前面にあり、垂直コラムのガイドウェイに沿って垂直運動を行います。ビームの後部には4つの油圧クランプポイントがあります。ビームの両側には、ツールレスト用の送り箱があります。
| 仕様 | 単位 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 最大旋削径 | mm | 2500 | 3150 | 4000 | 4000 |
| ワークピースの最大高さ | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| ワークピースの最大重量 | T | 10/20 | 10/20 | 10/20 | 32 |
| ワークテーブル径 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| テーブル回転速度範囲 | rpm | 2-63 | 2-63 | 2-63 | 2-63 |
| 段数 | 16 | 16 | 16 | 16 | |
| ワークテーブル最大トルク | KN.m | 63 | 63 | 63 | 100 |
| レールヘッドの早送り | mm/min | 4000 | 4000 | 4000 | 4000 |
| 右レールヘッドのラム垂直移動 | Kn | 35 | 35 | 35 | 40 |
| 左レールヘッドのラム垂直移動 | kn | 30 | 30 | 30 | 30 |
| 右レールヘッドの切削力範囲 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 右レールヘッドの切削力範囲 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| アームの移動量 | mm | 1000 | 1000 | 1000 | 1250 |
| アームの断面 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 左右レールヘッドのスイベル | ° | ±30° | ±30° | ±30° | ±30° |
| 工具の断面 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 主モーター出力 | Kw | 55 | 55 | 55 | 75 |
| 全体寸法 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
出荷と配送:
詳細および仕様については、お問い合わせください:
